| 品牌：东方 | 型号：WQ | 材质：铸铁 |
| 性能：不阻塞 | 用途：排污泵 | 扬程：30m |
| 驱动方式：电动 | 输送介质：污水泵、杂质泵 | 泵轴位置：边立式 |
| 叶轮结构：封闭式叶轮 | 叶轮吸入方式：单吸式 | 流量：90m3/h |
| 叶轮数目：1 | 汽蚀余量：2m | 吸入口径：50mm |
| 排出口径：50mm | 结构原理：喷射泵 | 级数：单级 |
| 重量：100kg | 电压：380V | 功率：5.5kw |
| 是否跨境货源：是 | 主要下游平台：亚马逊、 速卖通、 LAZADA | 主要销售地区：南美、 中东、 非洲 |
| 有可授权的自有品牌：是 |
产品概述

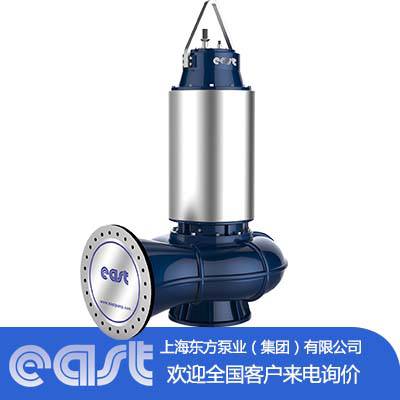

· WQ型系列潜污泵是在原产品的基础上新开发的潜水泵，该型泵凸显了可靠性和环保性，能适应多种工作环境，优化的结构设计，进一步完善排污泵的性能，在防漏水技术上取得了突破性的进展。WQ型泵系列分为WQ型、WQ/P型及不锈钢系列潜污泵。
应用领域
· 输送介质：带固体颗粒及各种长纤维的废水、城市生活污水和雨水等，还包括原水的输送、水产养殖、灌溉等；
· 该型泵主要用于市政工程、工业建筑、医院、矿山等行业输送带固体颗粒及各种长纤维的污水、废水和城市污水，尤其在高浓度污水的治理中起着关键作用。
性能范围
· 出口口径DN：40～700mm；
· 流量 Q：5.6～4800m3/h；
· 扬程 H：4～65m；
· 介质温度：≤40℃；
· 介质密度：≤1.1×103kg/m3；
· 介质PH值范围：5～9；
· 电机绝缘等级：F级；
· 介质固体物的直径不应大于出水口径的1/3，纤维长度应小于出水口径的4倍；
· 防护等级：IPX8。
执行标准
· 《GB/T 5657-2013 离心泵 技术条件（Ⅲ）类》；
· 《GB/T 3216-2005 回转动力泵 水力性能验收试验1级和2级》；
· 《GB/T 17241.6-2008 整体铸铁管法兰》；
技术特点
· 独特的潜水电缆密封设计；为防止水通过电缆线芯侵入电机，环氧树脂与剥离橡胶外皮的电缆铜芯直接密封，确保不会有液体通过电缆渗进电机，且接线方式为插接式，接线快捷、方便可靠；
· 泵体和叶轮采用匹配的高效水力设计，叶轮采用无堵塞结构，性能优良、稳定、成熟，通过能力强，叶轮经动、静平衡校验，振动小，运行平衡；
· 电机F级绝缘，外壳防护等级为IP×8，功率≤7.5kW的泵型，电机内装105°°热保护器，确保水泵电机运行不致过热，防止设备烧坏；功率≤75kW的泵型，电机内装145°°热保护器，工作温度可达145°，确保水泵运行电机运行不致过热，防止设备烧坏；
· 主轴采用短轴伸结构设计，降低了挠度及振动，减少了轴承的荷载，从而延长了了轴承的使用寿命；
· 轴封为两道独立的单端面机械密封，使电机与泵完全密封隔离，上下串联式安装，提供了双重保险，进一步提高了密封的可靠性，确保了泵长期可靠运行；
· 功率≤11kW/2的泵型，油室腔内设置了测漏信号传感器，能够持续***监测水泵的运行状态，可以在最适当的时机采取预防性的保护措施，消除故障，确保泵的运行；
· 功率＞11kW的泵型，上端盖腔室、定子室及油室腔内均设置侧漏信号传感器，能够持续的检测水泵的运行状态，可以通过控制柜实现对泵的保护，消除故障，***泵的运行；轴承采用滚动轴承，能同时承受轴向和径向载荷，并完全与泵所输送的介质分开。该类泵也可配置水循环冷却夹套，通过特殊结构设计使冷却水在夹套内循环，带走电机热量，使水泵在干式安装环境或水位很低的情况下也能正常运行；
· 轴承为免维护轴承，能可靠的承受水泵运行产生的径向和轴向力，确保叶轮在蜗壳中的正确位置，且轴承寿命长；
· 整机模块化设计，每种电机型号都可与几种泵头型号匹配，通用性好，且电机部件为流线型筒状设计，外形美观，阻损小；
· 水泵泵体、电机壳壳体及叶轮等为灰铸铁件，主轴为马氏体型不锈钢；
· 电机功率≤11Kw/2的泵型，整泵可以采用不锈钢材质。
零件材料表
泵结构图
