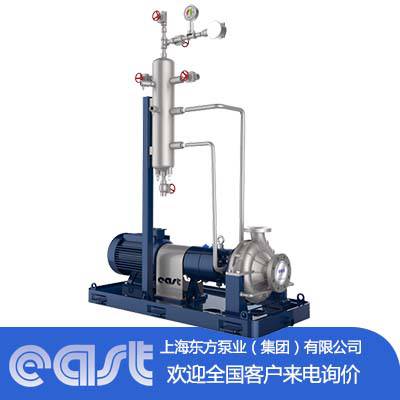

产品概述

·DFZE型石油化工流程泵为单级，卧式，径向剖分蜗壳泵，泵体为脚支撑，单级径向叶轮。

·生产许可证编号：（沪）XK06-003-00039

应用领域

· 输送介质：主要用于输送清洁或含有固体颗粒、低温或高温、中性或有腐蚀性的液体，尤其对于输送各种温度的液态石油化工产品，各种温度和浓度的酸、碱、盐溶液和其他有腐蚀性的液体最为适用；

· 本系列产品适用于石油的炼制、石油化工产品的精制、化学工业工程、电力工程、环保工程、海上工程、输油工程、供水供暖工程及造纸、制糖、制药等部门。

性能范围

·口径：25~400mm；

· 流量 Q：2.8~2040m³/h；

· 扬程 H：3~250m；

· 工作压力 P：≤5.0MPa；

·介质温度：-80℃ ＜T＜+450℃；

执行标准

·API 610     《石油工业重化学工业天然气工业用离心泵》

·API 682     《离心泵及回转泵轴封系统》

·GB/T 9113.1  《整体钢制管法兰》

***性能

· 产品开发采用***的水力研究成果，通过三元设计理论、模型优化设计及泵动态特性分析方法，限度地提高了泵效率和抗汽蚀性能，效率可达87％，并且高效区宽广。

· 公司拥有大量国内外***水力模型，与清华大学、上海大学、江苏大学等高校长期产学研合作，并拥有***的三元正反迭代叶片设计软件，该方法可以得到符合***流动的叶片形状，给定参数和要求可直接得到叶轮的三维图。辅以正交试验法，可在有限次试验的基础上得到***主参数组合的优选叶轮。

技术特点

·单级、单吸、轴向吸入、竖直排出、卧式离心泵；

·叶轮为闭式结构形式，叶轮平衡孔及双密封环平衡轴向力，出口口径较大的泵体流道采用双蜗壳的结构平衡径向力；

·采用圆柱滚子轴承和背靠背角接触球轴承配对，承受载荷的能力强。较短的轴承间距提高了轴的刚性，确保了机组运转平稳、振动小、噪音低；

·全密封泵轴设计，使泵轴不与输送介质接触，从而确保泵轴不锈蚀、易拆装、使用寿命长（有轴套结构）；

· 泵带加强筋使泵结构更加合理，外形美观、安装稳定；

·对于DN125口径以下泵体铸件采用树脂砂造型，表面光滑。泵零件采用数控加工工艺，运用三维检测技术***形位公差的符合度，运用模块理论和虚拟技术提高产品的可靠性，最终通过测试系统验证产品。

·密封腔外备有冷却腔，可以通入水或蒸汽对泵和轴封进行冷却、保温或加热；当输送介质温度为＋105℃～＋450℃时，向密封腔和冷却腔内通入循环水冷却即可使泵正常运行；根据输送介质特性，有机械密封或填料密封等轴封型式，其中机械密封又有单端面、双端面或集装式等结构，并参照API 682配备相应的辅助管路；

·轴承采用稀油润滑，并配备使油位维持恒定的油杯，在对轴承润滑的同时起降温作用；

·转向:从电机端看为顺时针旋转。

零件材料表

泵结构图
