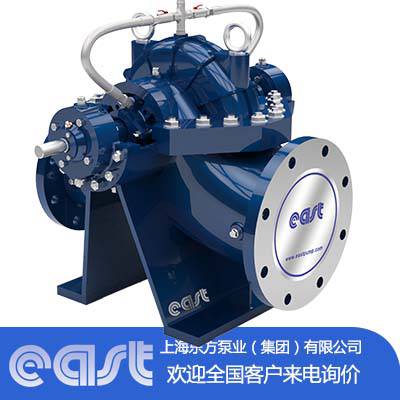

产品概述

·DFSS系列中开式单级双吸离心泵，是我公司根据市场需要，在广泛吸收国内外同类产品***技术基础上，自行研制开发的中开式双吸泵新产品。其***特点是；型谱覆盖范围广，模型***性能好，结构新颖又可靠，维护方便寿命高。

应用领域

· 输送介质：清水或物理化学性质类似于清水的其他介质；

· 本系列产品适用于自来水厂、农业灌溉、排水泵站、电站、工业供水系统、消防系统、船舶工业等；

· 可广泛应用于下列领域：高楼供水、建筑消防供水、中央空调水循环、工业给排水、农业水利灌溉、冷却水循环等。

性能范围

· 进口口径DN：150～1600mm；

· 流量 Q：66～37000m³/h；

· 扬程 H：5～230m；

· 工作压力 P：≤30bar；

· 环境温度：≤40℃；

· 介质温度：-15℃～105℃，标准设计可达80℃。

执行标准

· 《GB/T 5657-2013 离心泵 技术条件（Ⅲ）类》；

· 《GB/T 3216-2005 回转动力泵 水力性能验收试验1级和2级》；

· 《GB/T 17241.6-2008 整体铸铁管法兰》；

***性能

·DFSS型双吸泵整体结构紧凑，外形美观，荣获《实用新型***证书》和《外观设计***证书》，并被列为上海市高新技术成果转化项目。

·产品设计方面，东方泵业与上海大学合作，在选用***水力模型的基础上，应用***的计算流体力学（CFD）方法进行流场分析，从而实现水力模型的***设计，具有良好的抗气蚀性能，***产品高效率运行。

·工艺方面，树脂砂硬模铸造***泵体、叶轮过流部位的几何型面尺寸精度、形位精度、粗糙度符合设计要求，内外光滑，加上“东方兰”漆的特种工艺喷涂，整机外观简洁明快且稳重典雅；电脑动平衡试验使叶轮在运行中振动和径向力都降到了***限度；***的热处理工艺和数控机床的应用为产品设计目的的实现提供了可靠的***。

·DFSS型系列双吸泵采用了模块化开发理念，除了壳体和叶轮为专用件外，其余均为通用件或标准件，提高了产品的“三化”水平，简化了生产组织和管理，缩短了生产周期，降低了生产成本，提高了市场竞争力。

技术特点

·直线型外观并在泵盖上有加强筋，使泵的整体结构浑然一体，灵活的结构设计使泵的外观更加精美大方。

·泵体、泵盖均采用树脂砂型板模造型，***了外观及流道尺寸以及泵的水力效率。

·泵体吸入口和吐出口均在泵体下方，可在不拆卸管路的情况下取出转子，维修方便。

·轴缩短了轴承间距，经过***计算确定轴径，使其既能满足强度要求，又能节省材料。并经过无损探伤测试，同时为全密封结构，不与介质接触，不锈蚀，刚性好，运行平稳，使用寿命长。

·叶轮进行了优化设计，提高水力效率，降低水泵的气蚀余量。叶轮表面光滑降低水力损失。

·叶轮静平衡试验精度不低于G6.3级，高转速叶轮进行动平衡试验，***泵运行平稳，噪音低。

·大口径泵的轴承体采用独立的中开式结构，装拆方便，易于维修。

·铸件采用树脂砂造型，表面光滑。泵零件采用数控加工工艺，运用三维检测技术***形位公差的符合度，运用模块理论和虚拟技术提高产品的可靠性，最终通过测试系统验证产品。转子部件动平衡校验，叶轮***脉冲设计，使产品运行低噪声、低振动。

零件材料表

泵结构图

结构一：700口径以下泵结构图

结构二：700口径以上（含700口径）泵结构
